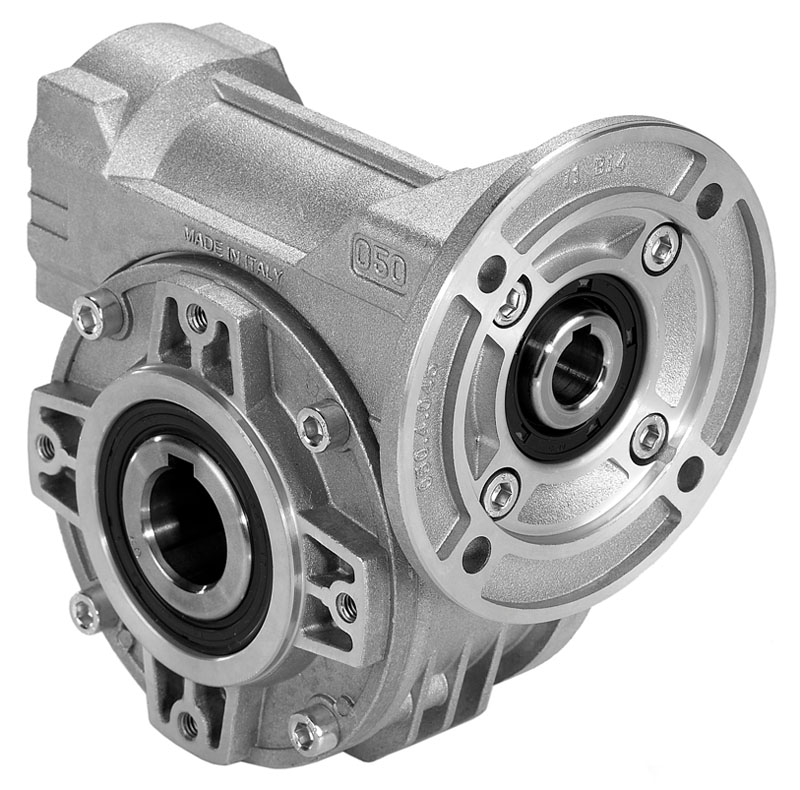

Червячный мотор-редуктор INNOVARI в круглом корпусе серии P

Итальянский червячный мотор-редуктор INNOVARI серии P в круглом корпусе предназначен для понижения частоты вращения и увеличения крутящего момента в приводах промышленного оборудования. Выпускается в семи типоразмерах: 030, 045, 050, 063, 63A, 085, 110.

• Передаточное отношение: от 7 до 100 (одноступенчатые), выше – в комбинированном исполнении;
• Номинальная входная мощность: от 0,09 до 7,5 кВт;
• Крутящий момент: до 651 Н·м (одноступенчатые); до 978 Н·м (комбинированные двухступенчатые).

Момент 651 Н·м соответствует одноступенчатым червячным редукторам (типоразмер 110). Значение 978 Н·м достигается в комбинированном исполнении с цилиндрической предступенью (типоразмеры 303–115), где червячная пара работает совместно с дополнительной цилиндрической ступенью.

Конструкция и надёжность

Корпус редуктора INNOVARI серии P изготовлен из алюминиевого сплава (типоразмеры 030–085) или из чугуна (типоразмер 110). Прецизионная обработка обеспечивает получение поверхностей правильной геометрической формы с точным пространственным расположением осей.

Входной и червячный вал изготовлены из легированной стали. Закалённый шлифованный червяк, профилированные и закруглённые зубцы снижают уровень шума и повышают эффективность. Червячное колесо отливается из бронзового сплава под действием центробежных сил на железных ступицах – для максимальной прочности и срока службы.

Подшипники KOYO, NSK, KBC ремонтного размера – для высокой радиальной нагрузочной способности и максимального диаметра полого выходного вала. Манжеты (сальники) Freudenberg, NOK – надёжные высокотемпературные уплотнения.

Конструкция не нуждается в вентиляционных клапанах (сапунах), которые могут потечь. Редукторы заправляются на заводе синтетической полужидкой смазкой с рабочим диапазоном от -25 °C до +80 °C; смазка рассчитана на весь срок эксплуатации.

Дополнительно мотор-редукторы INNOVARI серии P комплектуются выходным фланцем, реактивной штангой, выходным цилиндрическим валом (односторонним или двухсторонним). Стандартно поставляются с полым выходным валом.

Область применения

Червячные мотор-редукторы INNOVARI серии P применяются там, где нужны компактный угловой привод, большое передаточное отношение и эффект самоторможения:

• конвейеры и транспортёры (ленточные, роликовые, шнековые);
• упаковочное и фасовочное оборудование;
• подъёмные механизмы, ворота, шлагбаумы, автоматика;
• мешалки, дозаторы, приводы запорной арматуры;
• оборудование пищевой, деревообрабатывающей и лёгкой промышленности.

Самоторможение и реверсивность

Способность червячного редуктора к самоторможению растёт с передаточным числом: чем оно больше, тем ниже КПД передачи и тем сильнее выражена нереверсивность (неспособность выходного вала провернуть входной). Практический ориентир по серии P:

• малые передаточные (примерно до 30) – высокий КПД, передача реверсивна, самоторможения нет;
• средние передаточные (примерно 40–60) – переходная зона: статически редуктор чаще удерживает нагрузку, но под вибрацией возможен самопроизвольный возврат;
• большие передаточные (примерно 80–100) – КПД снижается ориентировочно до 50 %, достигается статическая нереверсивность (самоторможение).

Важно: полная нереверсивность не гарантируется на 100 %. Если по условиям работы требуется надёжное удержание нагрузки (подъёмные и удерживающие механизмы), производитель INNOVARI рекомендует применять внешний тормоз – например, мотор-редуктор с электромагнитным тормозом на двигателе.

Взаимозаменяемость и подбор аналога

Мотор-редукторы INNOVARI серии P выполнены во фланцевом исполнении по стандарту IEC (крепление двигателя B5/B14, монтажные положения B3–B8) и по присоединительным размерам относятся к тому же классу, что и итальянские червячные редукторы VARVEL, Bonfiglioli, SITI, MOTOVARIO. Это позволяет применять INNOVARI как замену вышедшим из строя редукторам указанных брендов.

Точное соответствие определяется по типоразмеру, передаточному числу и присоединительным размерам конкретного габарита. Пришлите маркировку со шильдика заменяемого редуктора – подберём аналог INNOVARI по посадочным местам.

Основные характеристики редукторов

При заказе мотор-редуктора необходимо указать следующие данные:

1. Тип редуктора (червячный);
2. Типоразмер (030, 045, 050, 063, 63A, 085, 110);
3. Исполнение (стандартное, на лапах, с выходным фланцем, с реактивной штангой);
4. Передаточное число;
5. Диаметр выходного вала;
6. Тип выходного вала (полый или выступающий цилиндрический);
7. Размеры для присоединения электродвигателя (диаметр вала и фланца двигателя);
8. Тип электродвигателя, мощность и обороты;
9. Монтажное положение мотор-редуктора (стандартное положение B3).

Частые вопросы

Какой крутящий момент у червячного INNOVARI серии P?
До 651 Н·м у одноступенчатых (типоразмер 110) и до 978 Н·м у комбинированных двухступенчатых исполнений.

Можно ли заменить редуктором INNOVARI импортный червячный редуктор другого бренда?
Да. Серия P совместима по фланцам IEC B5/B14 и присоединительным размерам с червячными редукторами VARVEL, Bonfiglioli, SITI, MOTOVARIO. Соответствие уточняется по типоразмеру и передаточному числу.

Нужно ли менять масло в редукторе INNOVARI?
Нет. Редукторы залиты синтетической смазкой на весь срок службы, обслуживание по маслу не требуется.

Есть ли эффект самоторможения?
Да, при передаточных числах от 30 и выше.

Мотор-редукторы серии P комплектуются трёхфазными асинхронными электродвигателями INNOVARI с посадочными фланцами IEC B5/B14. По запросу редуктор поставляется под установку двигателя другого производителя (в том числе АИР) – главное, чтобы совпадали фланец и присоединительные размеры. Доступно исполнение с электродвигателем со встроенным электромагнитным тормозом – для механизмов, где требуется удержание нагрузки.

Редукторы серии P поставляются из наличия и под заказ со склада в Нижнем Новгороде. Для подбора укажите типоразмер, передаточное число и параметры электродвигателя – звоните или пишите.
